6 StQ 11 - Status Quad

Vai ai contenuti
PRODOTTI > ANTENNE > Banda 11 mt

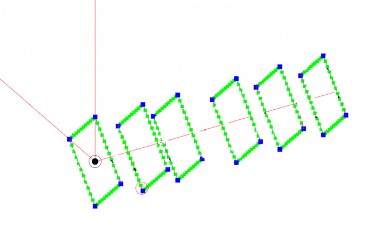

Status QUAD:    6 StQ 11
cubica 6 elementi banda 11 mt
   6 StQ 11    1.950,00
(iva 22% incl.)




Optional: Kit 12 elementi quad per la banda 144Mhz
130,00 (iva incl.)

Sullo stesso boom della quad può essere applicato il Kit per una 12 elementi
qud per i 144 Mhz. Le caratteristiche elettriche potete trovarle nella pagina
relativa alla 12StQ144

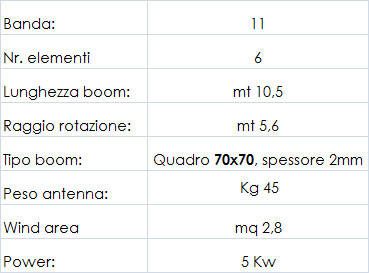

Caratteristiche costruttive

Il boom è in alluminio 60x60 spessore 2mm. Gli elementi vengono forniti già completi dei relativi supporti,
questo permette un montaggio semplice e veloce. Le canne sono in vetroresina e realizzate secondo le
specifiche Status Quad, già ampiamente illustrate nell'apposita sezione "canne"

Il collegamento al mast è assicurato da una piastra in alluminio appositamente fresata per creare un alloggio
stabile e sicuro per il boom ed evitare qualsiasi movimento. I cavallotti sono in acciaio inox 316 A4 e sella in
alluminio che aumenta notevolmente il grip sul must. Tutta la bulloneria ovviamente è in acciaio inox 316
A4 adatta anche a luoghi prossimi al mare.

I loop sono costituiti da una treccia costruita su specifica richiesta, diametro 3 mm e lega di alluminio ad alta
resistenza meccanica. Il collegamento agli elementi avviene tramite supporti progettati e stampati dalla
Status Quad in materiale plastico autolubrificante e UV resistente. Tali supporti evitano fori nelle canne e
semplificano l'installazione e la successiva taratura.

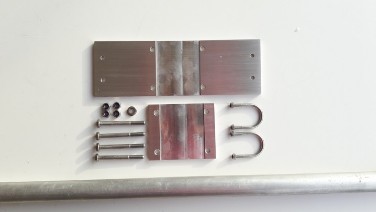

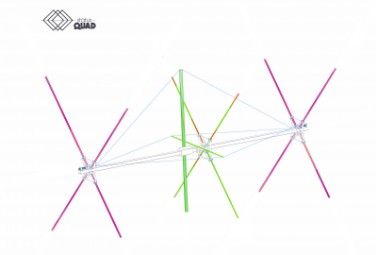

La 6 StQ 11 è dotata del "Kit tiranti orizzontali" per ovviare alla lunghezza del boom. Con questa dotazione
vengono contrastate le spinte orizzontali del vento, che arrivano sul boom lateralmente. Il kit è composto
da una piastra sul boom, sulla quale viene applicato un tubo in vetroresina rinforzato che ha il compito di
tendere i tiranti in corda di Mastrant da 6 mm. Tutta la bulloneria e i morsetti per la corda sono ovviamente
in acciaio INOX.
