PRODOTTI > ANTENNE > MULTIBANDA
Status QUAD: 4 StQ 5, cubica 4 elementi 5 bande
4 StQ 5 L 2.200,00 € (iva incl.)
4 StQ 5 2.550,00 € (iva incl.)
Tabella simulazione Eznec, gain e F/B in free space
e real space ad una lunghezza d'onda da terra.

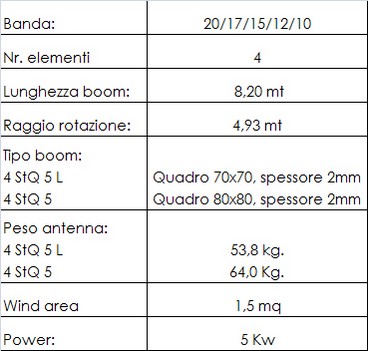

Specifiche tecniche
delle:Optional: Kit 4 elementi quad per la banda 50Mhz 235,00 € (iva incl.)
Sullo stesso boom della quad può essere applicato il Kit per una 3 elementi
quad per i 50 Mhz. Le caratteristiche elettriche potete trovarle nella pagina
quad per i 50 Mhz. Le caratteristiche elettriche potete trovarle nella pagina
relativa ai kit: 4 StQ 50 Kit
Aggiungendo il kit a questo modello avrette una quad sei bande full size
ma con un solo boom !
ma con un solo boom !
Optional: Kit tiranti elementi 230,00 € (iva incl.)
In fase di ordine della quad o anche in un momento successivo
all'installazione, è possibile aggiungere il "Kit tiranti elementi"
all'installazione, è possibile aggiungere il "Kit tiranti elementi"
Questo optional è costituito dai seguenti particolari:
- estensione del boom tramite tramite canna in VTR diametro 25 mm
- tirante in Mastrant 3mm, che unisce gli elementi tra loro e poi li collega
alle estensioni del boom
alle estensioni del boom
- loop costituito da Mastrant 3mm, da applicare a tutti gli elementi.
Con l'installazione di questo kit vengono evitati i movimeti delle canne di
vetroresina durante forti venti o nevicate che appesantiscono la treccia
dei loop. Il risultato è una struttura che mantiene un corretto livello di
flessibilità per smorzare la spinta del vento sull' antenna, ma non arriva mai
vetroresina durante forti venti o nevicate che appesantiscono la treccia
dei loop. Il risultato è una struttura che mantiene un corretto livello di
flessibilità per smorzare la spinta del vento sull' antenna, ma non arriva mai
a superare il livello critico di stress meccanico.
Dotazione standard
La 4 StQ 5 è dotata del "Kit tiranti orizzontali" per ovviare alla lunghezza del boom. Con questa dotazione vengono contrastate le spinte orizzontali del vento, che arrivano sul boom lateralmente. Il kit è composto da una piastra sul boom, sulla quale viene applicato un tubo in alluminio che ha il compito di tendere i tiranti in corda di Kevlar. Tutta la bulloneria e i morsetti per la corda sono ovviamente in acciaio INOX.
