Sito in Produzione Status Quad 6 mt e VHF
| Modello | n° di elementi/Banda | Lunghezza Boom | |
6 mt | 2 mt | ||
| 6 StQ 144 | 6 | 2,14 | |
| 8 StQ 144 | 8 | 2,89 | |
| 12 StQ 144 | 12 | 4,38 | |
| 3 StQ 50 | 3 | 2,44 | |
| 4 StQ 50 | 4 | 5,10 | |
| 5 StQ-Y 50 Quagy | 5 | 5,20 | |
| 6 | 7,90 | ||
| 8 StQ-Y 50 Quagi | coming soon | ||
| 3/6 StQ 50/144 | 3 | 6 | 2,44 |
| 4/8 StQ 50/144 | 4 | 8 | 5,10 |
| 4/12 StQ 50/144 | 4 | 12 | 5,10 |
| 3 StQ 50 KIT | 3 | 2,44 | |
| 4 StQ 50 KIT | 4 | 5,10 | |
Le antenne Status Quad per i 6 mt e le Vhf, sono realizzate sempre con la medesima attezione per i dettagli, come i modelli HF. Abbiamo cercato soluzioni che rendessero l' antenna affidabile meccanicamente e facile da montare.
Elementi antenna
Gli elementi sono realizzati con tondo in VTR diametro 10 mm, il conduttore viene collegato agli elementi tramite cocche realizzate su disegno e progetto Status Quad.
Particolari boom

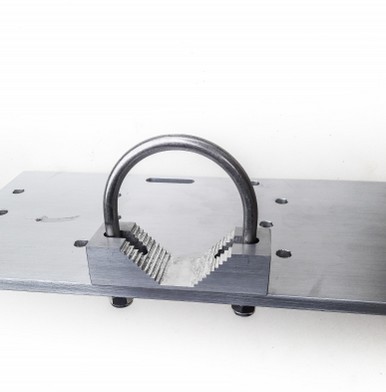

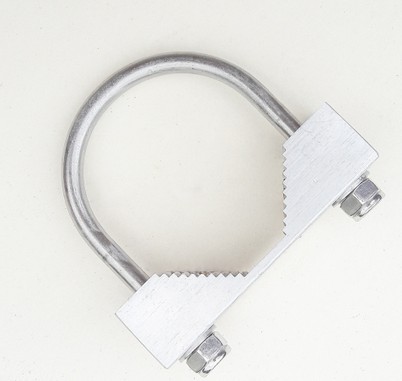

La piastra di collegamento interamente in alluminio tagliato e forato con macchine a controllo numerico. Alloggiamento del boom scavato nella piastra in modo da evitare qualsiasi movimento. Cavallotti in alluminio per stringere must da 40 a 65 mm. Boom realizzato in alluminio profilo quadro 50x50 spessore 2 mm e 30x30 nella versione L.

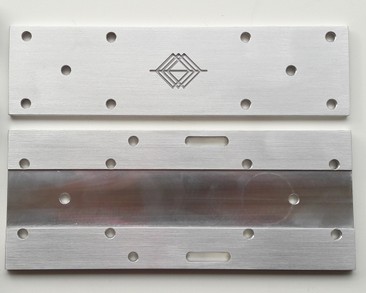

Staffa quad VHF e 6 mt standard boom 50x50 mm

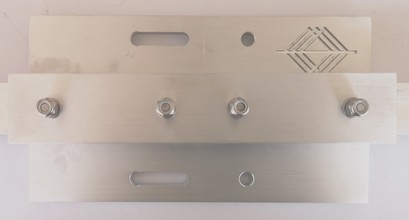

Staffa quad seri L boom 30x30 mm
Nelle quad VHF serie L la piastra di unione del boom con il mast non prevede la contropiastra, il boom viene bloccato tramite 4 perni in acciaio da diametro 6mm.
Elementi antenna
Gli elementi sono realizzati con tondo in VTR diametro 10 mm, il conduttore viene collegato agli elementi tramite cocche realizzate su disegno e progetto Status Quad.

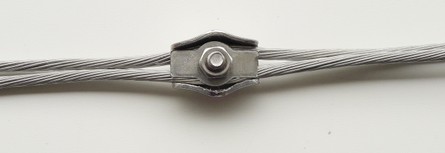

Loop antenna

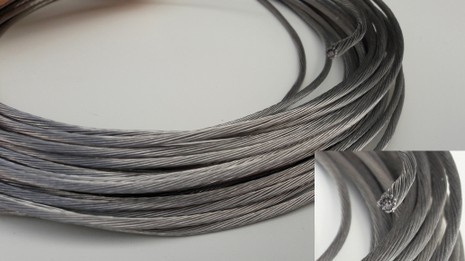

I loop delle antenne sono realizzati con una treccia in alluminio diametro 3 mm.
