Status QUAD: 3 StQ 5, cubica 3 elementi 5 bande

   3 StQ 5 L   1.600,00 € (iva incl.)
    3 StQ 5      1.800,00 (iva incl.)


Tabella simulazione Eznec, gain e F/B in free space
e real space ad una lunghezza d'onda da terra

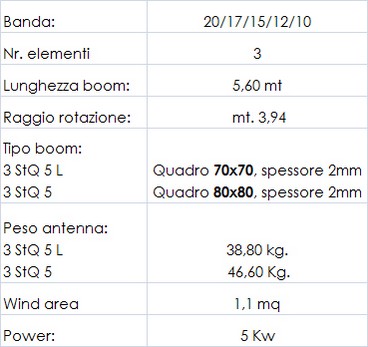

Specifiche tecniche


Tabella alimentazione


SCARICA QUI IL delle:


Optional: Kit 4 elementi quad per la banda 50Mhz
235,00 (iva incl.)

Sullo stesso boom della quad può essere applicato il Kit per una 3 elementi
quad per i 50 Mhz. Le caratteristiche elettriche potete trovarle nella pagina
relativa ai kit:  4 StQ 50 Kit
Aggiungendo il kit a questo modello avrette una quad sei bande full size
ma con un solo boom !

Optional:  Kit tiranti elementi                                                           210,00 (iva incl.)

In fase di ordine della quad o anche in un momento successivo
all'installazione, è possibile aggiungere il "Kit tiranti elementi"
Questo optional è costituito dai seguenti particolari:

- estensione del boom tramite tramite canna in VTR diametro 25 mm
- tirante in Mastrant 3mm, che unisce gli elementi tra loro e poi li collega
  alle estensioni del boom
- loop costituito da Mastrant 3mm, da applicare a tutti gli elementi.

Con l'installazione di questo kit vengono evitati i movimeti delle canne di
vetroresina durante forti venti o nevicate che appesantiscono la treccia
dei loop. Il risultato è una struttura che mantiene un corretto livello di
flessibilità per smorzare la spinta del vento sull' antenna, ma non arriva mai
a superare il livello critico di stress meccanico.
