PRODOTTI > ANTENNE > MULTIBANDA

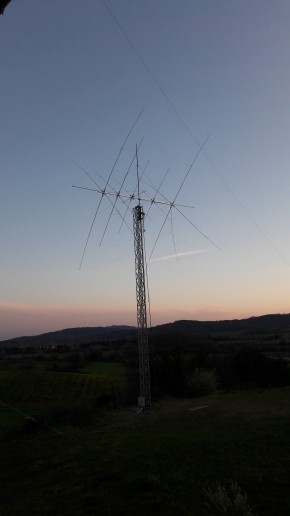

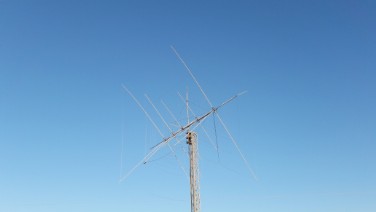

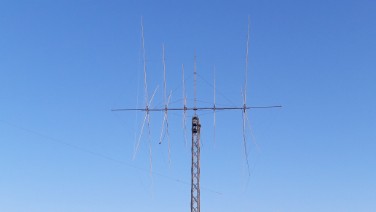

Status QUAD:  2/4/5 StQ 7
2 elementi 40/30
4 elementi 20/17/15
5 elementi 12/10


2/4/5 StQ 7     3.890,00 (iva incl.)

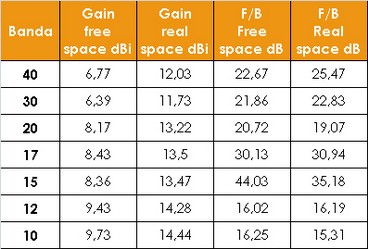

Tabella simulazione Eznec, gain e F/B in free space
e real space ad una lunghezza d'onda da terra.


Specifiche tecniche


Alimentazione loop


SCARICA QUI IL delle:


Optional: Kit 4 elementi quad per la banda 50Mhz
235,00 (iva incl.)

Sullo stesso boom della quad può essere applicato il Kit per una 4 elementi
quad per i 50 Mhz. Le caratteristiche elettriche potete trovarle nella pagina
relativa ai kit: 4 StQ 50 Kit
Aggiungendo il kit a questo modello avrette una quad otto bande full size
ma con un solo boom !



Dotazione standard

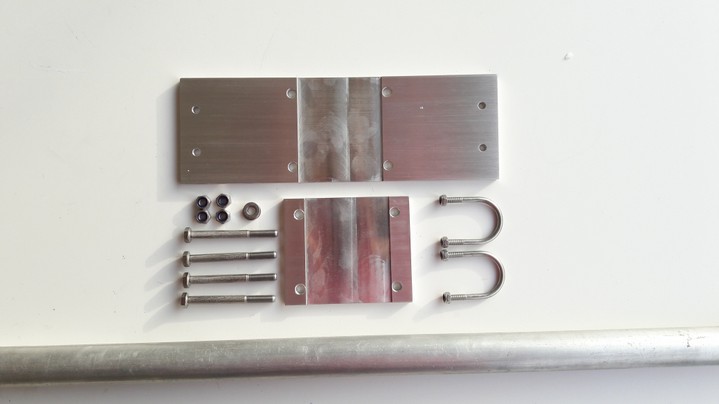

La 2/4/5 StQ 7 è dotata del "Kit tiranti orizzontali" per ovviare alla lunghezza del boom. Con questa dotazione vengono contrastate le spinte orizzontali del vento, che arrivano sul boom lateralmente. Il kit è composto da una piastra sul boom, sulla quale viene applicato un tubo in alluminio che ha il compito di tendere i tiranti in corda di Kevlar. Tutta la bulloneria e i morsetti per la corda sono ovviamente in acciaio INOX.

Viene fornito inoltre un "kit tiranti loop" per gli elementi con i 40/30 mt; all'interno dei tre elementi con le bande 40/30 è stato inserito un loop costituito da treccia Mastrant 3mm, in questo modo si evita di stressare i vari loop con i movimenti delle canne in VTR in condizioni di vento forte.  Oltre a questo gli elementi vengono uniti tra di loro, sempre tramite una treccia da 3 mm di Mastrant, e poi fissati al boom, che per tale necessità viene prolungato con 3 mt di tubo di alluminio diametro 40.  Tutto questo conferisce stabilità delle canne in condizioni atmosferiche avverse.
