4/5 StQ 5L

PRODOTTI > ANTENNE > MULTIBANDA

Status QUAD: 4/5 StQ 5L
4 elementi 20/17/15

5 elementi 12/10

4/5 StQ 5 L 2.450,00 € (iva incl.)

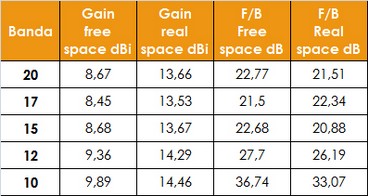

Tabella simulazione Eznec, gain e F/B in free space

e real space ad una lunghezza d'onda da terra.

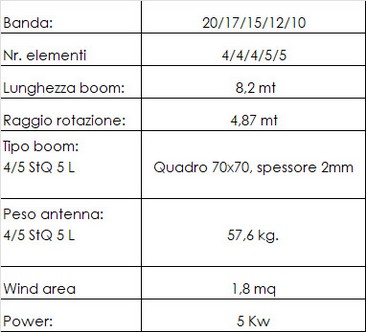

Specifiche tecniche

Alimentazione loop

SCARICA QUI IL

delle:

SIMULAZIONI EZNEC

Optional: Kit 4 elementi quad per la banda 50Mhz 235,00 € (iva incl.)

Sullo stesso boom della quad può essere applicato il Kit per una 3 elementi
quad per i 50 Mhz. Le caratteristiche elettriche potete trovarle nella pagina

relativa ai kit: 4 StQ 50 Kit

Aggiungendo il kit a questo modello avrette una quad sei bande full size
ma con un solo boom !

Optional: Kit tiranti elementi 240,00 € (iva incl.)

In fase di ordine della quad o anche in un momento successivo
all'installazione, è possibile aggiungere il "Kit tiranti elementi"

Questo optional è costituito dai seguenti particolari:

- estensione del boom tramite tramite canna in VTR diametro 25 mm

- tirante in Mastrant 3mm, che unisce gli elementi tra loro e poi li collega
alle estensioni del boom

- loop costituito da Mastrant 3mm, da applicare a tutti gli elementi.

Con l'installazione di questo kit vengono evitati i movimeti delle canne di
vetroresina durante forti venti o nevicate che appesantiscono la treccia
dei loop. Il risultato è una struttura che mantiene un corretto livello di
flessibilità per smorzare la spinta del vento sull' antenna, ma non arriva mai

a superare il livello critico di stress meccanico.

Dotazione standard

La 4/5 StQ 5L è dotata del "Kit tiranti orizzontali" per ovviare alla lunghezza del boom. Con questa dotazione vengono contrastate le spinte orizzontali del vento, che arrivano sul boom lateralmente. Il kit è composto da una piastra sul boom, sulla quale viene applicato un tubo in alluminio che ha il compito di tendere i tiranti in corda di Kevlar. Tutta la bulloneria e i morsetti per la corda sono ovviamente in acciaio INOX.
